多普勒流速流量儀

一、多普勒流速流量儀產品原理：

多普勒流速流量儀又稱下水道流量計，多普勒流速流量儀是一種用于環境科學技術及資源科學技術領域的科學儀器，常用于水利工程、環境監測和水資源管理等領域測量水流速度。在聲學領域中，當聲源與接收體（即探頭和反射體）之間有相對運動時，回聲的頻率將有所變化，此種頻率的變化稱之為頻移，即多普勒效應。聲波頻率在移向觀察者時變高，遠離觀察者時變低。多普勒流速儀通過計算頻率變化計算流速。

二、多普勒流速流量儀技術參數

1.供電：DC10-15V

2.工作電流：大約待機10mA,測量60mA

3.聲波頻率：2MHZ

4.盲區：10厘米

5.流速范圍：0.02-10米/秒

6.水深范圍：0.02-5米

7.溫度：0-50°

8.測量周期：20秒

9.傳感器材料：ABS、不銹鋼

10.輸出接口：RS485

11.工作水深：0.2米-5米

三、多普勒流速流量儀安裝說明：

正常安裝保證在最低水位以下20CM，以免暴露水外

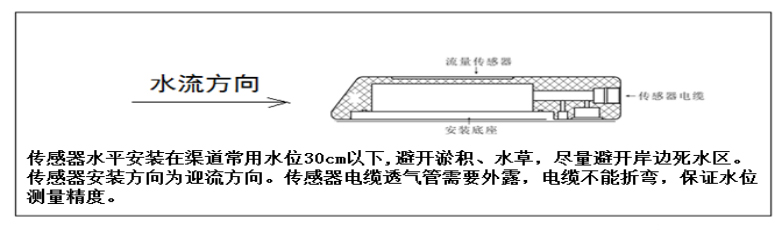

傳感器安裝示意：

四、多普勒流速流量儀注意事項

1.傳感器需要避開淤泥，避開石子等物體撞擊，水草多的地方需要加裝格柵避免水草纏繞。

2.傳感器安裝方向，傳感器發射面需要迎流方向安裝。

3.傳感器有聲波盲區，盡量保證傳感器在水下20厘米以下(傳感器半暴露水下、或者被污泥遮擋可能會出現虛假數據，概率非常低，通常數據會出現大數比如2米/秒以上，建議使用傳感器二次開發人員可以通過水位高低屏蔽大流速值，或者實際應用場合水流速沒有那么大可以直接屏蔽大于2米以上流速）。

4.線纜通氣管不難折傷，影響水位測量。

5.盡量做好信號和電源防雷工作。

6.傳感器線纜接長的話需要加485中繼，電源避開變頻器干擾。
